Detalhes do produto:
Condições de Pagamento e Envio:
|
| Quadro: | Jateamento de areia e pintura epóxi | máx. Comprimento externo: | 5,3m |
|---|---|---|---|
| máx. Carregar: | 5000kg | tratamento: | Estrutura principal e adereços são com galvanização por imersão a quente |
| Largura da plataforma: | 4,2m | ||
| Realçar: | Plataforma de carregamento do guindaste com 4,2 m de largura |
||

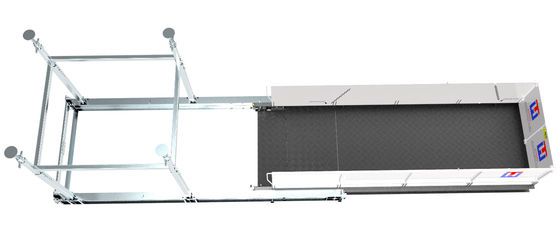

Plataforma de guindaste de material sólido ou retrátil de 4,2 m de largura MLP4200 para transporte de material no canteiro de obras
modelos
Forças no Edifício ou Estrutura
Na condição do terreno, o pórtico “H” pode manter uma distância E da borda da laje.As forças no edifício
para três distâncias diferentes “E” estão listadas na Tabela 2. De acordo com as diferentes distâncias “E”, as diferentes SWL máximas permitidas também estão listadas na Tabela 2. As SWL correspondentes a SWL, as diferentes distâncias E também são pintadas na Viga H do quadro estacionário.
Antes da instalação, certifique-se de que a laje de concreto e o teto do edifício devem ter resistência suficiente para suportar as forças RA, RB, RC do tabuleiro de carga.
Estruturas de suporte para o deck de carga
1 As estruturas de suporte para o deck de carga devem ter resistência adequada para suportar as forças no teto
e piso das estruturas do convés de carga.O cálculo da resistência das estruturas de suporte deve estar de acordo com o código de projeto aprovado para estrutura de construção.
2 As estruturas de sustentação devem ser estruturalmente adequadas para sustentar as cargas na plataforma, inclusive nos pontos de ancoragem.As cargas impostas pela plataforma de carga na estrutura de suporte permanente devem ser revisadas e "assinadas" pelo projetista estrutural da edificação.
3. Se a estrutura de suporte consistir em lajes ocas, devem ser usadas placas de apoio recomendadas pelo fabricante da laje ou projetadas por um engenheiro devidamente qualificado.
4. Os furos feitos em lajes para ancoragem devem ser em locais recomendados pelo projetista da laje ou, se isso não for possível, em locais onde um engenheiro devidamente qualificado tenha determinado que a integridade estrutural da laje não será afetada.
5. A plataforma de carregamento retrátil não deve ser instalada em estruturas de suporte em balanço, como varandas e beirais de telhado, etc.
Forças no Edifício ou Estrutura
O peso próprio e a carga do tabuleiro de carga aplicam-se ao teto e à laje de concreto pelo suporte
escoras ou os parafusos de ancoragem de fixação.As forças no teto ou no piso da laje do edifício podem ser fornecidas.
Recursos do convés de carregamento do guindaste
1. Sistema fácil de puxar/empurrar
2. máx.comprimento externo: 5,3 m
3. máx.capacidade de carga: 5 toneladas
4. Largura da plataforma: 3,2m
5. Com adereços ajustáveis para diferentes alturas de piso
6. O design compacto torna o transporte e a instalação muito mais fáceis

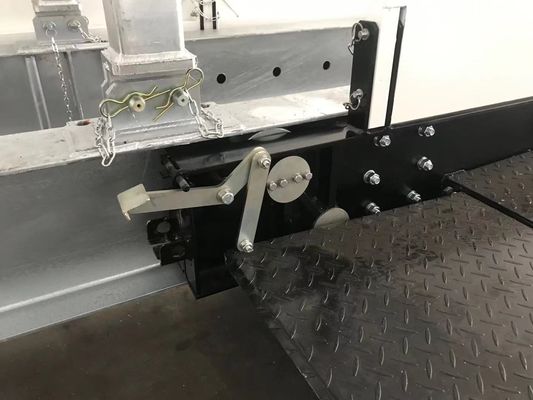

7. Com sistema de travamento fácil

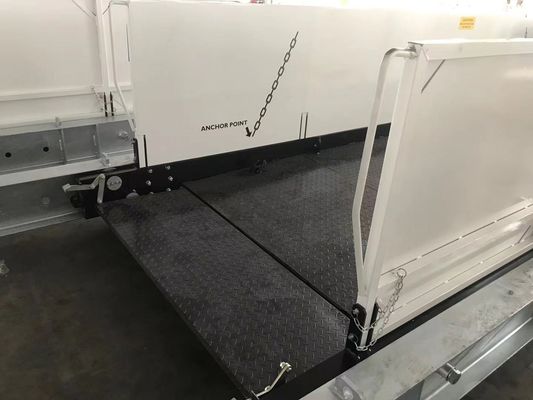

8. Todos os pinos estão com correntes para evitar que caiam ou se percam
Altura dos adereços de suporte
As escoras standard permitem uma altura mínima de 2400mm e uma altura máxima de 3300mm.Consulte
seu revendedor para outros requisitos especiais.Podemos projetar adereços especiais de acordo com suas necessidades.Além disso, MLP 2200-L, MLP 2200-H, MLP 2600, MLP 3200, MLP 4200 também podem ser fixados à laje de concreto com parafusos através da laje se o cliente precisar.
Função
A plataforma de carregamento retrátil da série MLP é um produto exclusivo para melhorar a eficiência e a segurança do manuseio de materiais para os setores de construção de vários andares e arranha-céus.Ele oferece um método econômico de entrega de mercadorias para diferentes
níveis de um edifício quando usado com um guindaste.Quando as mercadorias precisam ser entregues em um determinado andar,
todos os decks instalados acima desse nível podem ser recolhidos, permitindo que o guindaste opere sem obstruções.
Inscrição
oPlataforma de carregamento do guindasteé especialmente projetado para lidar com os desafios de canteiros de obras de vários andares.Nossas plataformas de carregamento de guindastes tornam seguro e simples o acesso de ferramentas e materiais a diferentes níveis de canteiros de obras de vários andares, enquanto aumentam a eficiência de trabalho de guindastes de torre.
